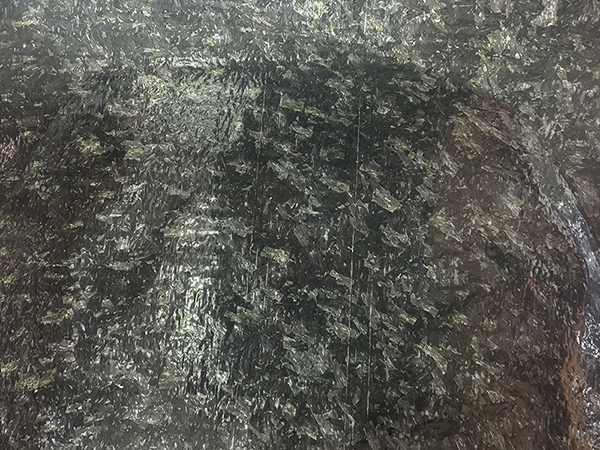

片狀模塑料（Sheet Molding Compound，簡稱SMC）是一種由樹脂基體、玻璃纖維（或碳纖維）增強材料、填料及助劑組成的熱固性復合材料，因其優(yōu)異的力學性能和成型工藝靈活性，被廣泛應用于汽車、建筑、電氣、衛(wèi)浴等領域。拉伸強度作為衡量SMC片材抗拉破壞能力的關鍵指標，直接影響其在結構件中的承載能力和安全性。以下從典型數(shù)值、影響因素及測試方法三方面展開分析。
       一、典型拉伸強度范圍
       普通玻璃纖維增強SMC：拉伸強度一般為50-150 MPa，典型值在60-120 MPa區(qū)間。
       高性能碳纖維增強SMC：拉伸強度可達150-300 MPa，甚至更高，適用于航空航天、高性能汽車部件等極端工況。
       環(huán)氧基SMC：因環(huán)氧樹脂的高粘結強度，拉伸強度通常在100-200 MPa之間，彎曲和壓縮強度同步提升。
       二、核心影響因素
       纖維類型與含量，玻璃纖維是SMC的主要增強材料，其含量（通常20-60 wt%）和長度（1-50 mm）直接決定拉伸強度。纖維含量每增加10%，拉伸強度可提升約15-20%，但過高含量（＞60%）會降低樹脂浸潤性，導致性能下降。
       樹脂基體性能，不飽和聚酯樹脂是SMC的常用基體，拉伸強度約40-80 MPa；環(huán)氧樹脂基SMC因更高的交聯(lián)密度，拉伸強度可提升50%以上。
       成型工藝控制，模壓溫度（130-160℃）、壓力（5-15 MPa）和固化時間影響樹脂固化程度和纖維分布均勻性。工藝優(yōu)化可使拉伸強度提升10-30%。
       填料與添加劑，碳酸鈣、滑石粉等無機填料可降低成本，但過量添加（＞30%）會削弱纖維-樹脂界面結合，導致拉伸強度下降5-15%。

       三、測試方法與標準
       ISO 527-4：適用于纖維增強塑料，要求試樣尺寸為150×25×4 mm，拉伸速率2 mm/min。
       ASTM D638：試樣類型I（165×13×3 mm），測試速度5 mm/min，廣泛用于北美市場。
       GB/T 1447-2005：中國國家標準，試樣尺寸與ISO 527類似，測試條件需嚴格控制溫濕度。
       SMC片材的拉伸強度是其力學性能的核心指標，直接決定其在汽車輕量化、建筑結構、電氣絕緣等領域的應用潛力。通過優(yōu)化纖維增強體系、樹脂配方及成型工藝，可實現(xiàn)40-200 MPa的寬范圍調控，滿足不同場景的強度需求。未來，隨著碳纖維SMC和納米改性技術的成熟，SMC片材的拉伸強度有望突破300 MPa，進一步拓展其在高端裝備中的應用邊界。
